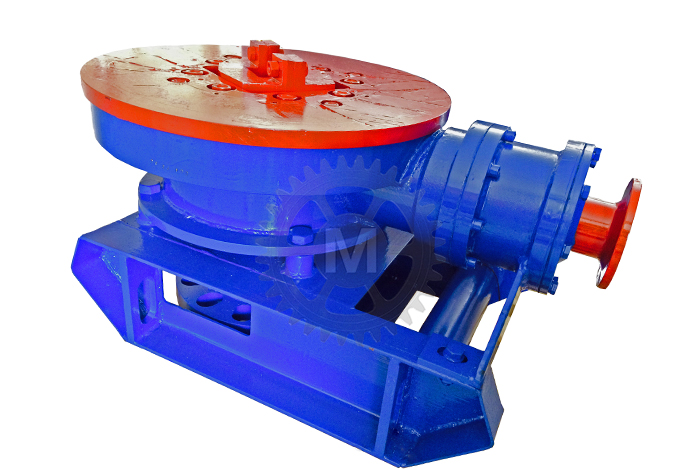

Ротор РМ-200 карданный
|
Шифр |
РМ 200 |
|
Номинальный диаметр отверстия в столе ротора, мм |
200 |
|
Номинальная грузоподъемность, т |
60 |
|
Крутящий момент на столе ротора, Нм не более |
20000 |
|
Максимальная частота вращения стола ротора, с-1 (об/мин) |
5,0 (300) |
|
Тип привода: |
механический через карданный вал |
|
Вид смазки: |
|
|
— корпуса ротора: |
масло индустриальное ГОСТ 20799-75 И40А ; И50А |
|
— корпуса подшипника: |
смазка универсальная «УС-2» ГОСТ 1033-79 |
|
Габаритные размеры, не более мм |
|
|
— длина: |
1120 |
|
— ширина: |
640 |
|
— высот: |
522 |
|
Масса, не более кг |
540 |
-
Ротор карданный РМ-200 предназначен для вращение бурильного долота и поддержание колонны бурильной системы при выполнении ремонтных работ на скважине способен производить ротор механический РМ-200, приводимый в действие агрегатом А-50 посредством цепного привода.
В соответствии с ГОСТ 16350-80 РМ-200 работает в регионах с климатом, соответствующим условиям I2-II2. Соответственно, механический ротор размещается согласно категории I стандарта ГОСТ 15150-69.
Надежная работа данной техники подтверждена сертификацией на соответствие нормативным актам ГОСТ РД 08-200-98, Р 12.2.141-99, 4938-78. Это означает, что безопасность использования ротора механического РМ-200 в нефтяной и газовой отраслях добывающей промышленности подтверждена на федеральном уровне.
Заявленный срок службы ротора составляет не менее пяти лет. Ротор может вращаться с частотой до 5 оборотов в секунду в реверсивном направлении вращения ствола.
Производство ротора карданного РМ-200 осуществляется в соответствии с ТУ 3668-005-05273837-2018.
