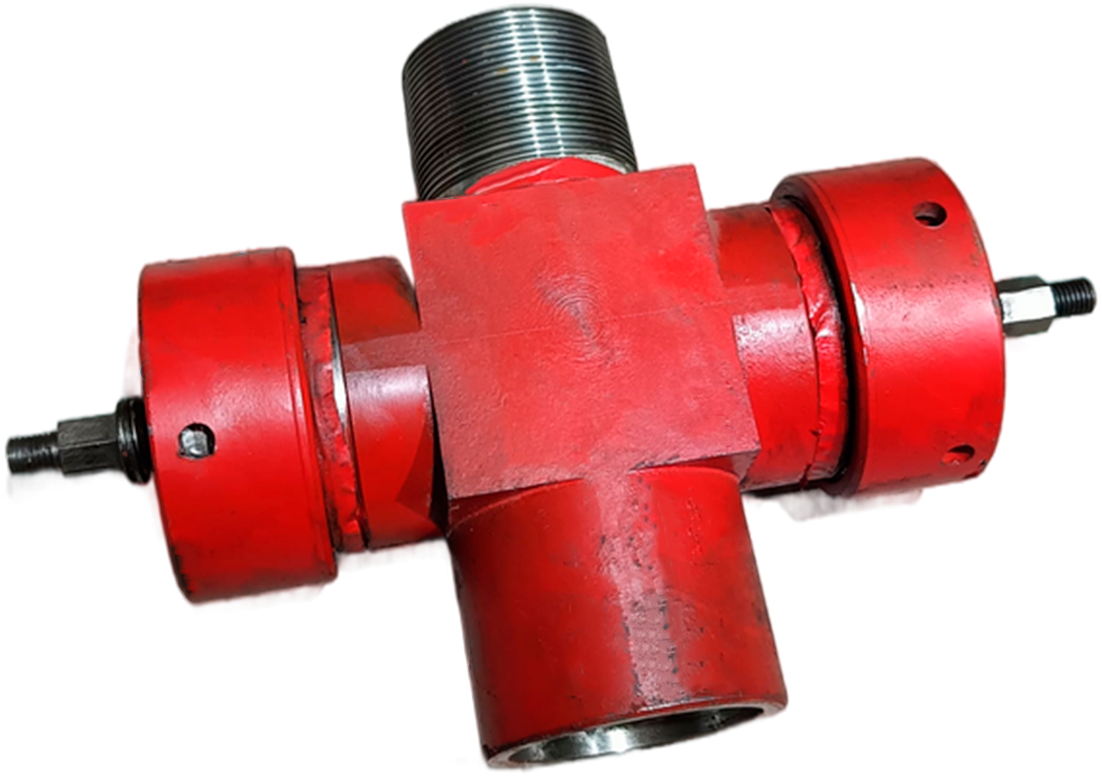

Превентор ПМШ

Параметр

Значение

Диаметр прохода, мм

62

Рабочее давление, МПа

21 (210)

Пробное испытательное давление, МПа

42

Диаметр герметизируемых плашками штанг (штока), мм

16; 19; 22; 25; (31)

Диаметр гарметизируемого кабеля геофизического

6,3; 9; 11

Допустимая нагрузка на плашки от веса колонны, кН

30

От давления скважины, кН

110

Универсальность уплотнителей и плашек, разбивка плашек и уплотнителей по диаметрам герметизируемых штанг (штока)

Для Ø16; 19;

Для Ø19; 22; 25;

Для Ø25; 31.

Допустимая осевая нагрузка на плашки при закрытии на имитаторе, кН (кгс)

18,85 (1585)

Привод плашек

Ручной

Количество оборотов каждого штурвала, необходимое для закрытия превентора

9-10

Максимальный крутящий момент на штурвале при смыкании плашек Мкр, Нм

До 500

Присоединительный размер корпуса:

верх

низ

Резьба гладких НКТ: Муфта Ниппель

Габаритные размеры:

длина (превентор открыт), мм

высота корпуса, мм

ширина, мм

542

300

105

Масса, кг

20

Тип коррозионностойкого исполнения

К2 по ГОСТ 13862-90

Срок эксплуатации, лет

5
