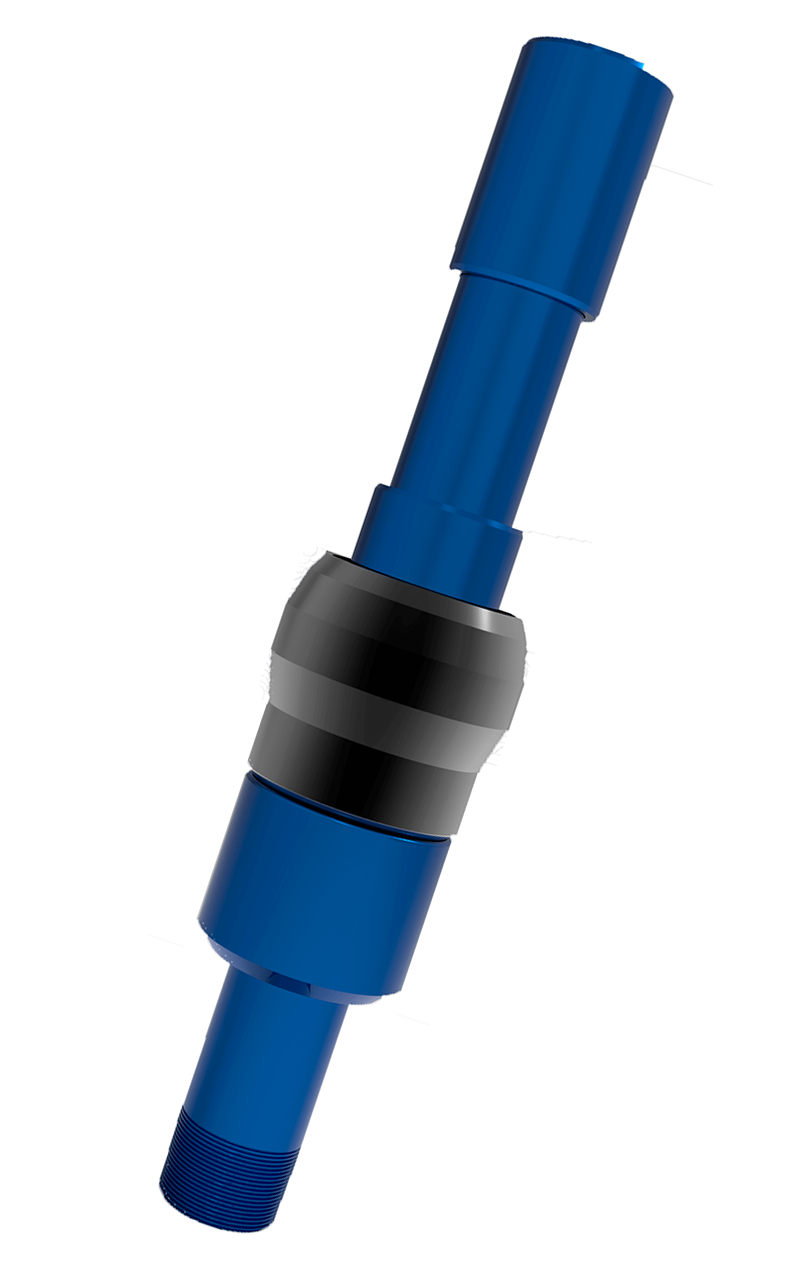

Пакер ПУ
Наименование |
ПакерПУ-146 (168,178)-60-350 |
Условный диаметр обсадной колонны, мм |
146 (168,178) |
Толщина стенок обсадной колонны, мм |
6,0-10,7 (6,0-10,7/9,0-15,0) |
Максимальная температура, °С |
-40 до +120 |
Максимальный перепад давления на пакер, МПа |
35 |
Максимальная растягивающая нагрузка на пакер, т |
60 |
Габаритные размеры, мм: |
|
Максимальный диаметр по манжете |
134 (158,166) |
Максимальный диаметр по корпусу |
120 (134,134) |
Диаметр проходного канала |
60±2 |
Длина, не более |
450 |
Масса, кг, не более |
30 |
Присоединительная резьба НКТ по ГОСТ 633-80: замковые резьбы бурильных труб, верх муфта, низ ниппель, мм |
НКТ-60, НКТ-73, НКТ-89З-76, З-86 |
Пакеры для опрессовки устья скважин типа ПУ применяются для проверки герметичности устьевой части обсадной колонны и установленного противовыбросового оборудования при давлениях, которые могут возникнуть в случаях газонефтепроявления, выбросов и открытого фонтанирования с учетом дополнительного давления, необходимого для их ликвидации.
Пакер устанавливается на устье бурящейся скважины, а также скважины, эксплуатируемой под давлением после глушения, снятия фонтанной елки и монтажа превентора с плашками, имеющими диаметр проходного отверстия, соответствующий диаметру колонны НКТ, спущенной в скважину.
